Plastični separatori masti

Separatori ulja sa koalescentnim filterom sa bajpasom

Uljni separator je opremljen unutrašnjim obilaznim razvodnikom koji se automatski aktivira kada brzina protoka efluenta na ulazu premašuje projektovani protok. Višak protoka se šalje direktno na izlaz kako bi se sprečilo preopterećenje koalescentnog filtera. Stvarni obrađeni protok je jednak 20% maksimalnog ulaznog protoka.

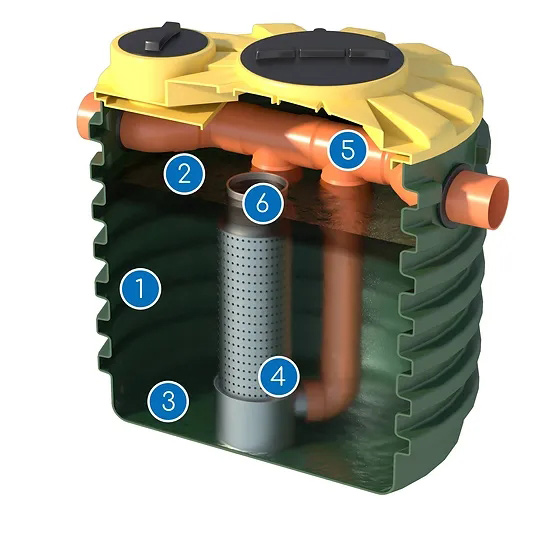

Upotreba i specifikacije:

  1. ​PODRUČJE SEPARACIJE: zona mirovanja u kojoj se plutajuće materije poput ulja, masti i bilo koje pene odvajaju od efluenta i akumuliraju na površini, dok se teške materije (kamenje, pijesak, komadi gume i metala,…) talože na dno rezervoara.
  2. PODRUČJE AKUMULACIJE ULJA: ulja izdvojena iz efluenta akumuliraju se na površini.
  3. PODRUČJE AKUMULACIJE TEŠKIH SEDIMENTA: teški materijali odvojeni od efluenta akumuliraju se na dnu rezervoara.
  4. KOALESCIJSKI FILTER: fini poliuretanski filter sa mikro mehurićima umetnut u rešetku od nerđajućeg čelika, koji se može izvući zahvaljujući postolju i vodilicama, takođe od nerđajućeg čelika. Koalescentni filter je u stanju da spoji fine čestice ulja prisutne u efluentu da formira veće kapi dovoljno velike da migriraju prema površini, odvajajući ih tako od efluenta.
  5. INTEGRISANI BIPASS: aktivira se automatski kada brzina protoka efluenta na ulazu premaši projektovani protok. Višak protoka se šalje direktno na izlaz kako bi se sprečilo preopterećenje koalescentnog filtera.
  6. AUTOMATSKI VENTIL: plastični uređaj koji omogućava da se izlazna cev zatvori kada se dostigne maksimalni nivo zadržavanja ulja.

TEHNIČKI LIST

TEHNIČKE KARAKTERISTIKE

Separatori ulja sa filterima za spajanje garantuju poboljšane performanse u uklanjanju lakih materija. Sistem koristi podlogu od poliuretanskog sunđera, zatvorenu u kavez od nerđajućeg čelika, na kome se skupljaju čestice ulja i ugljovodonika sve dok njihove dimenzije ne budu takve da mogu da se talože od efluenta gravitacijom. Tretman se preporučuje u prisustvu posebno ozbiljnih ograničenja ispuštenih koncentracija mineralnih ulja i ugljovodonika. Preporučljivo je instalirati separator peska ispred separatora ulja kako bi se sprečilo da čvrste čestice začepe mrežicu ​​filtera. Uljni separator je opremljen unutrašnjim obilaznim razvodnikom koji se automatski aktivira kada brzina protoka efluenta na ulazu premašuje projektovani protok. Višak protoka se šalje direktno na izlaz kako bi se sprečilo preopterećenje koalescentnog filtera. Stvarni obrađeni protok je jednak 10% maksimalnog ulaznog protoka.

UPOTREBA: prečišćavanje površinskih drenažnih voda sa natkrivenih i otvorenih terena, parkinga, salona automobila, garaža, …

REFERENTNI PROPISI: Zakonska uredba 152/06 UNI-EN 858-1

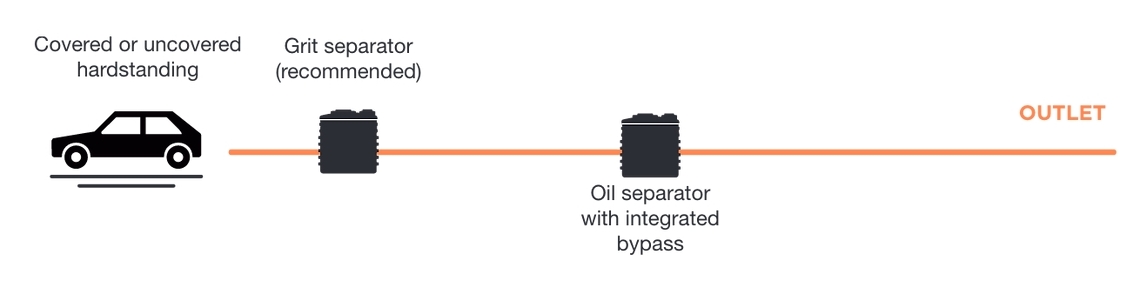

Instalacioni dijagram

Separatori ulja sa koalescentnim filterom

Uljni separatori sa koalescentnim filterima omogućavaju postizanje poboljšanih performansi u uklanjanju lakih materija. Sistem koristi podlogu od poliuretanskog sunđera na kojoj se skupljaju čestice ulja i ugljovodonika sve dok njihove dimenzije ne budu takve da se gravitacijom mogu taložiti od efluenta.

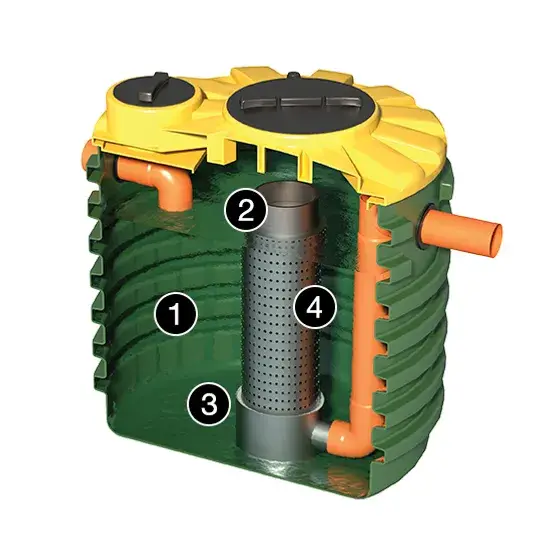

Upotreba i specifikacije:

  1. ​PODRUČJE SEPARACIJE: zona umirivanja u kojoj se plutajuće materije poput ulja, masti i bilo koje pene odvajaju od efluenta i akumuliraju na površini, dok se teške materije (kamenje, pijesak, komadi gume i metala,…) talože. na dnu rezervoara.
  2. PODRUČJE AKUMULACIJE: ulja izdvojena iz efluenta akumuliraju se na površini.
  3. PODRUČJE AKUMULACIJE TEŠKIH SEDIMENTA: teški materijali odvojeni od efluenta akumuliraju se na dnu rezervoara.
  4. KOALESCIRAJUĆI FILTER: fini poliuretanski filter sa mikro mehurićima umetnut u rešetku od nerđajućeg čelika, koji se može izvući zahvaljujući postolju i vođicama, takođe od nerđajućeg čelika. Koalescentni filter je u stanju da spoji fine čestice ulja prisutne u efluentu da formira veće kapi dovoljno velike da migriraju prema površini, odvajajući ih tako od efluenta.

TEHNIČKI LIST

TEHNIČKE KARAKTERISTIKE

Uljni separatori sa koalescentnim filterima omogućavaju postizanje poboljšanih performansi u uklanjanju lakih materija. Sistem koristi podlogu od poliuretanskog sunđera na kojoj se skupljaju čestice ulja i ugljovodonika sve dok njihove dimenzije ne budu takve da im omogućavaju da se gravitacijom talože od efluenta. Ovaj tretman se preporučuje u prisustvu posebno ozbiljnih ograničenja ispuštenih koncentracija mineralnih ulja i ugljovodonika. Preporučljivo je instalirati separator peska ispred separatora ulja kako bi se sprečilo da čvrste čestice začepe mrežice filtera.

UPOTREBA: prečišćavanje površinskih drenažnih voda sa natkrivenih i otvorenih terena, parkinga, salona automobila, garaža,…

REFERENTNI PRAVILNIK: Noga. dec. 152/2006, standard UNI EN 858-1. Sistemi za odvajanje lakih tečnosti (na primer dizel i benzin). Deo 1 – Principi dizajna, performansi i testiranje proizvoda, obeležavanje i kontrola kvaliteta.

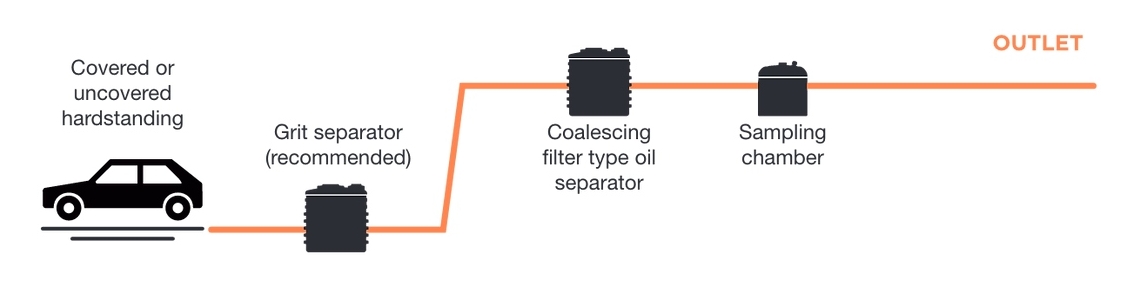

Instalacioni dijagram

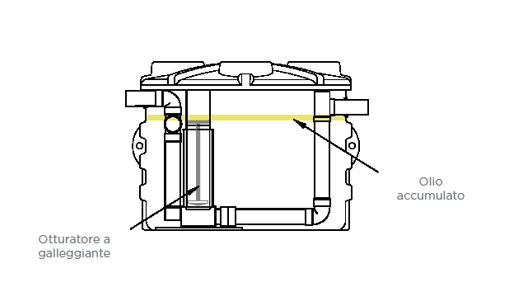

Automatski plovni ventil (na zahtev)

TEHNIČKE KARAKTERISTIKE: plutajući ventil od plastike kalibrisan za lake tečnosti gustine > 0,85 g/cm³.

UPOTREBA: kada se instalira unutar koalescentnih separatora ulja, omogućava da se izlazna cev automatski zatvori kada se dostigne maksimalni nivo zadržavanja ulja.
